規格
| 產品 |
| 重量 |
4 g |
| 馬達 |
| EC 馬達高達 |
48 W |
| 感應器 |
| 霍爾數位感應器 (EC馬達) |
是 |
| 操作模式 |
| 速度控制器 (開迴路) |
是 |
| 速度控制器 (閉迴路) |
是 |
| 電氣規格 |
| 最低操作電壓 Vcc |
8 V |
| 最高操作電壓 Vcc |
24 V |
| 最大輸出電壓（係數 * Vcc） |
1 |
| 最大輸出電流 Imax |
3 A |
| 連續輸出電流 Icont |
2 A |
| 功率級的 PWM 頻率 |
46.8 kHz |
| 速度控制器採樣頻率 |
0.25 kHz |
| 最高轉速（ EC 一極對）直線換向 |
80000 rpm |
| 內建馬達扼流器 (每相) |
0 µH |
| 輸入 |
| 霍爾感應器信號 |
H1, H2, H3 |
| 數位輸入 |
4 |
| 數位輸入功能 |
啟用、方向、速度範圍 |
| 類比輸入端 |
2 |
| 解析度，範圍，電路 |
10-bit，0…+5V，以地面為參考 |
| 類比輸入功能 |
設定值、電流上限 |
| 輸出 |
| 數位輸出 |
1 |
| 數位輸出功能 |
就緒 |
| 電壓輸出 |
| 霍爾感應器供電電壓 |
+5 VDC，最大 35 mA |
| 輔助輸出電壓 |
+V |
| 防護功能 |
| 防護功能 |
電流上限、堵轉保護、溫度過高、欠電壓、过電壓、電壓瞬變、馬達電纜短路 |
| 環境條件 |
| 最低工作溫度 |
-10 °C |
| 最高工作溫度 |
45 °C |
| 最低保存溫度 |
-40 °C |
| 最高保存溫度 |
85 °C |
| 最低空氣溼度（未凝結） |
20 % |
| 最高空氣溼度（未凝結） |
80 % |
| 機械規格 |
| 重量 |
4 g |
| 尺寸（長度） |
24.2 mm |
| 尺寸（寬度） |
20.38 mm |
| 尺寸（高度） |
12.7 mm |
| 固定孔 |
可安裝在插座端子條上，間距2.54 mm |
說明

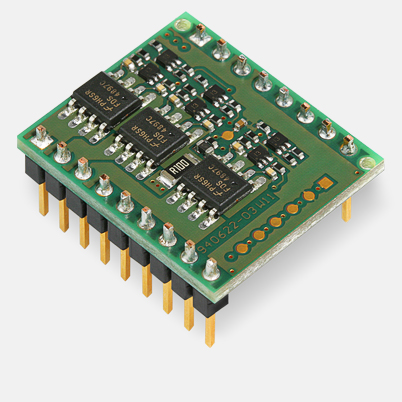

DEC Module 24/2（數字EC控制器）是一個用於控制帶霍爾感應器的EC馬達的單象限放大器（最大輸出48瓦）。
