價格明細 | 數量 | 單價 |
---|---|---|
價格不含 加值稅,外加運費 | 1-4 | CHF 182.30 |
5-19 | CHF 170.60 | |
20-49 | CHF 157.80 | |
最低 50 | 請另行洽詢 |
規格
產品 | |
重量 | 30 g |
馬達 | |
DC 馬達高達 | 72 W |
感應器 | |
無感應器(DC 馬達) | 是 |
直流測速機(DC 馬達) | 是 |
數位增量編碼器(2通道,獨立) | 是 |
數位增量編碼器(2通道,相位差) | 是 |
數位增量編碼器(3通道,相位差) | 是 |
操作模式 | |
電流控制器 | 是 |
速度控制器 (開迴路) | 是 |
速度控制器 (閉迴路) | 是 |
電氣規格 | |
最低操作電壓 Vcc | 10 V |
最高操作電壓 Vcc | 36 V |
最大輸出電壓(係數 * Vcc) | 0.98 |
最大輸出電流 Imax | 4 A |
最大輸出電流時間 Imax | 60 s |
連續輸出電流 Icont | 2 A |
功率級的 PWM 頻率 | 53.6 kHz |
電流控制器採樣頻率 | 53.6 kHz |
速度控制器採樣頻率 | 5.36 kHz |
最大效率 | 95 % |
最高轉速 ( DC ) | 150000 rpm |
內建馬達扼流器 (每相) | 300 µH |
輸入 | |
編碼器信號 | A, A, B, B\ |
編碼器最大輸入頻率 | 1 MHz |
數位輸入 | 2 |
數位輸入功能 | 賦能,順時針賦能,逆時針賦能,順時針+逆時針賦能,賦能 + 轉向,停止,PWM 設定值,RC Servo 伺服設定值,固定設定值 |
類比輸入端 | 2 |
解析度,範圍,電路 | 12-bit,-10…+10V,差動式 |
類比輸入功能 | 設定值、電流限制、偏移、變速 |
電位器 | 1 |
電位器功能 | 設定值、電流上限、偏移、速度斜坡、增益、IxR系數 |
輸出 | |
數位輸出 | 2 |
數位輸出功能 | 就緒、轉速比較儀、電流比較儀、換向頻率 |
類比輸出端 | 2 |
解析度,範圍 | 12-bit,-4…+4V |
類比輸出功能 | 電流檢測器、速度檢測器、溫度、固定值 |
電壓輸出 | |
編碼器供電電壓 | +5 VDC,最大 70 mA |
輔助輸出電壓 | +5 VDC,最大 10 mA |
介面 | |
USB (Full Speed) | 是 |
顯示器 | |
狀態指示燈「就緒」(Ready) | 綠色發光二極管 |
狀態指示燈「錯誤」(Error) | 紅色發光二極體 |
防護功能 | |
防護功能 | 電流上限、過電流、溫度過高、欠電壓、过電壓、電壓瞬變、馬達電纜短路 |
環境條件 | |
最低工作溫度 | -30 °C |
最高工作溫度 | 45 °C |
溫度 – 範圍擴大 | +45…+81 °C, Derating: -0.055 A/°C |
最低保存溫度 | -40 °C |
最高保存溫度 | 85 °C |
最低空氣溼度(未凝結) | 5 % |
最高空氣溼度(未凝結) | 90 % |
機械規格 | |
重量 | 30 g |
尺寸(長度) | 55 mm |
尺寸(寬度) | 40 mm |
尺寸(高度) | 16.1 mm |
固定孔 | 安裝孔,用於M2.5螺釘 |
軟體 | |
安裝程式 | ESCON Setup |
圖形使用者介面 | ESCON Studio |
操作系統 | Windows 10, 8, 7, Windows XP SP3 |
說明

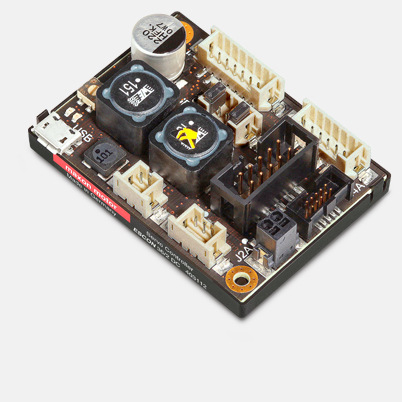

ESCON 36/2 DC 為四象限脈衝寬度調變(PWM)伺服控制系統,結構精簡且效率高,用於有效控制功率達約 72 瓦特的有刷 DC 馬達和無刷 EC 馬達。下載
