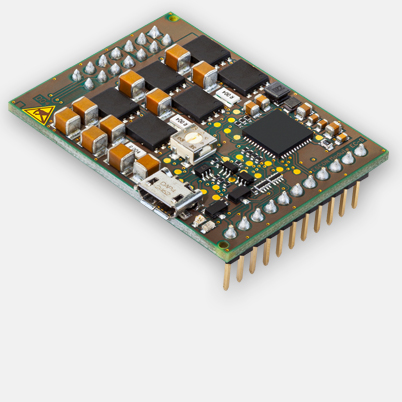

ESCON 模組 50/4 EC-S,用于 EC 電機的 4-Q 伺服控制器,4/12 A,10-50 VDC

產品型號 446925

ESCON 模組 50/4 EC-S,用于 EC 電機的 4-Q 伺服控制器,4/12 A,10-50 VDC
價格明細 數量 單價
價格不含 加值稅,外加運費 1-4 CHF 148.80
5-19 CHF 139.30
20-49 CHF 128.80
最低 50 請另行洽詢

規格

產品
重量 11 g
馬達
EC 馬達高達 200 W
感應器
無感應器 ( EC 馬達 )
操作模式
速度控制器 (開迴路)
速度控制器 (閉迴路)
電氣規格
最低操作電壓 Vcc 10 V
最高操作電壓 Vcc 50 V
最大輸出電壓(係數 * Vcc 0.96
最大輸出電流 Imax 12 A
最大輸出電流時間 Imax 30 s
連續輸出電流 Icont 4 A
功率級的 PWM 頻率 53.6 kHz
速度控制器採樣頻率 5.36 kHz
最大效率 97 %
最高轉速( EC 一極對)直線換向 120000 rpm
輸入
數位輸入 2
數位輸入功能 賦能,順時針賦能,逆時針賦能,順時針+逆時針賦能,賦能 + 轉向,停止,PWM 設定值,RC Servo 伺服設定值,固定設定值
類比輸入端 2
解析度,範圍,電路 12 位元,-10…+10 伏特,差分
類比輸入功能 設定值、電流限制、偏移、變速
電位器 1
電位器功能 額定值、電流限制、偏移、轉速段、增益、IxR 因數
輸出
數位輸出 2
數位輸出功能 就緒、轉速比較儀、電流比較儀、換向頻率
類比輸出端 2
解析度,範圍 12 位元,-4…+4 伏特
類比輸出功能 電流監控器、轉速監控器、溫度、固定值
電壓輸出
輔助輸出電壓 +5 VDC,最大 110 mA
介面
USB (Full Speed)
顯示器
狀態指示燈「就緒」(Ready) 綠色 LED
狀態指示燈「錯誤」(Error) 紅色 LED
防護功能
防護功能 馬達線路的電流限制、啟動故障、 過載電流、超溫、欠壓、超壓、電壓瞬變、短路
環境條件
最低工作溫度 -30 °C
最高工作溫度 45 °C
溫度 – 範圍擴大 +45…+65°C, Derating: -0.2 A/°C
最低保存溫度 -40 °C
最高保存溫度 85 °C
最低空氣溼度(未凝結) 5 %
最高空氣溼度(未凝結) 90 %
機械規格
重量 11 g
尺寸(長度) 43.2 mm
尺寸(寬度) 31.8 mm
尺寸(高度) 12.7 mm
固定孔 可插接到接線板 RM 2.54 mm 中
軟體
安裝程式 ESCON Setup
圖形使用者介面 ESCON Studio
操作系統 Windows 10, 8, 7, Windows XP SP3

說明

此 ESCON 模組 50/4 EC-S 是一臺結構精密、功率強大的 4 象限 PWM OEM 伺服控制器,用於有效控制 200 瓦以下永磁無刷、無感應器、無霍爾效應感應器的直流馬達。
