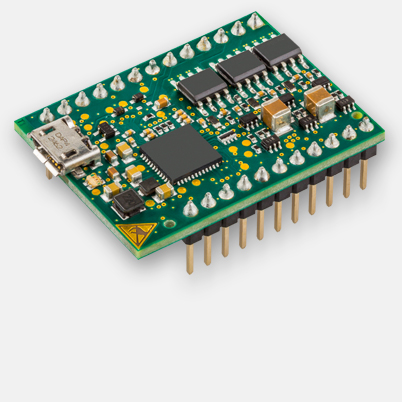

ESCON Module 24/2，DC/EC 馬達的 4 象限伺服控制器，2/6 A，10-24 VDC

產品型號 466023

ESCON Module 24/2，DC/EC 馬達的 4 象限伺服控制器，2/6 A，10-24 VDC
價格明細 數量 單價
價格不含 加值稅，外加運費 1-4 CHF 92.80
5-19 CHF 86.80
20-49 CHF 80.30
最低 50 請另行洽詢

規格

產品
重量 7 g
馬達
DC 馬達高達 48 W
EC 馬達高達 48 W
感應器
無感應器（DC 馬達） 是
直流測速機（DC 馬達） 是
數位增量編碼器(2通道,獨立) 是
數位增量編碼器(2通道,相位差) 是
數位增量編碼器(3通道,相位差) 是
霍爾數位感應器 (EC馬達) 是
操作模式
電流控制器 是
速度控制器 (開迴路) 是
速度控制器 (閉迴路) 是
電氣規格
最低操作電壓 Vcc 10 V
最高操作電壓 Vcc 24 V
最大輸出電壓（係數 * Vcc） 0.98
最大輸出電流 Imax 6 A
最大輸出電流時間 Imax 4 s
連續輸出電流 Icont 2 A
功率級的 PWM 頻率 53.6 kHz
電流控制器採樣頻率 53.6 kHz
速度控制器採樣頻率 5.36 kHz
最大效率 92 %
最高轉速 ( DC ) 150000 rpm
最高轉速（ EC 一極對）直線換向 150000 rpm
輸入
霍爾感應器信號 H1, H2, H3
編碼器信號 A, A\, B, B\
編碼器最大輸入頻率 1 MHz
數位輸入 2
數位輸入功能 賦能，順時針賦能，逆時針賦能，順時針+逆時針賦能，賦能 + 轉向，停止，PWM 設定值，RC Servo 伺服設定值，固定設定值
類比輸入端 2
解析度，範圍，電路 12-bit，-10…+10V，差動式
類比輸入功能 設定值、電流限制、偏移、變速
輸出
數位輸出 2
數位輸出功能 就緒、轉速比較儀、電流比較儀、換向頻率
類比輸出端 2
解析度，範圍 12 位元，-4…+4 伏特
類比輸出功能 電流監控器、轉速監控器、溫度、固定值
電壓輸出
霍爾感應器供電電壓 +5 VDC，最大 30 mA
編碼器供電電壓 +5 VDC，最大 70 mA
輔助輸出電壓 +5 VDC，最大 10 mA
介面
USB (Full Speed) 是
顯示器
狀態指示燈「就緒」(Ready) 綠色 LED
狀態指示燈「錯誤」(Error) 紅色 LED
防護功能
防護功能 馬達線路的電流限制、過載電流、超溫、欠壓、超壓、電壓瞬變、短路
環境條件
最低工作溫度 -30 °C
最高工作溫度 60 °C
溫度 – 範圍擴大 +60…+80 °C, Derating: -0.1 A/°C
最低保存溫度 -40 °C
最高保存溫度 85 °C
最低空氣溼度（未凝結） 5 %
最高空氣溼度（未凝結） 90 %
機械規格
重量 7 g
尺寸（長度） 35.6 mm
尺寸（寬度） 26.7 mm
尺寸（高度） 12.7 mm
固定孔 可插接到接線板 RM 2.54 mm 中
軟體
安裝程式 ESCON Setup
圖形使用者介面 ESCON Studio
操作系統 Windows 10, 8, 7, Windows XP SP3

說明

ESCON Module 24/2 是一臺結構緊實、功率強大的 4 象限 PWM OEM 伺服控制器，用於有效控制 48 W 以下的永磁作動有刷 DC 和無刷 EC 馬達。
