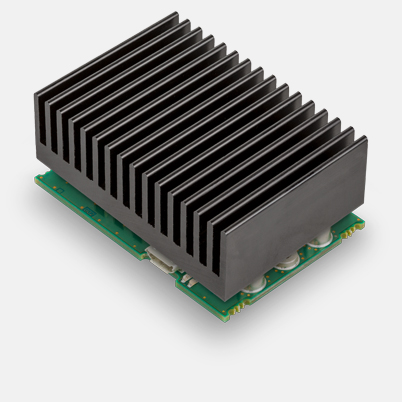

ESCON Module 50/8 HE,用於 DC/EC 馬達的四象限伺服控制器,8/15 A,10 - 50 VDC

產品型號 586137

ESCON Module 50/8 HE,用於 DC/EC 馬達的四象限伺服控制器,8/15 A,10 - 50 VDC
價格明細 數量 單價
價格不含 加值稅,外加運費 1-4 CHF 281.70
5-19 CHF 263.70
20-49 CHF 243.90
最低 50 請另行洽詢

規格

產品
重量 84 g
馬達
DC 馬達高達 400 W
EC 馬達高達 400 W
感應器
無感應器(DC 馬達)
直流測速機(DC 馬達)
數位增量編碼器(2通道,獨立)
數位增量編碼器(2通道,相位差)
數位增量編碼器(3通道,相位差)
霍爾數位感應器 (EC馬達)
操作模式
電流控制器
速度控制器 (開迴路)
速度控制器 (閉迴路)
電氣規格
最低操作電壓 Vcc 10 V
最高操作電壓 Vcc 50 V
最大輸出電壓(係數 * Vcc 0.98
最大輸出電流 Imax 15 A
最大輸出電流時間 Imax 20 s
連續輸出電流 Icont 8 A
功率級的 PWM 頻率 53.6 kHz
電流控制器採樣頻率 53.6 kHz
速度控制器採樣頻率 5.36 kHz
最大效率 99 %
最高轉速 ( DC ) 150000 rpm
最高轉速( EC 一極對)直線換向 150000 rpm
輸入
霍爾感應器信號 H1, H2, H3
編碼器信號 A, A\, B, B\
編碼器最大輸入頻率 1 MHz
數位輸入 2
數位輸入功能 賦能,順時針賦能,逆時針賦能,順時針+逆時針賦能,賦能 + 轉向,停止,PWM 設定值,RC Servo 伺服設定值,固定設定值
類比輸入端 2
解析度,範圍,電路 12-bit,-10…+10V,差動式
類比輸入功能 設定值、電流限制、偏移、變速
輸出
數位輸出 2
數位輸出功能 就緒、轉速比較儀、電流比較儀、換向頻率
類比輸出端 2
解析度,範圍 12-bit,-4…+4V
類比輸出功能 電流檢測器、速度檢測器、溫度、固定值
電壓輸出
霍爾感應器供電電壓 +5 VDC,最大 30 mA
編碼器供電電壓 +5 VDC,最大 70 mA
輔助輸出電壓 +5 VDC,最大 10 mA
介面
USB (Full Speed)
顯示器
狀態指示燈「就緒」(Ready) 綠色發光二極管
狀態指示燈「錯誤」(Error) 紅色發光二極體
防護功能
防護功能 電流上限、過電流、溫度過高、欠電壓、过電壓、電壓瞬變、馬達電纜短路
環境條件
最低工作溫度 -40 °C
最高工作溫度 65 °C
溫度 – 範圍擴大 +65…+92°C,Derating:見設備基準
最低保存溫度 -40 °C
最高保存溫度 85 °C
最低空氣溼度(未凝結) 5 %
最高空氣溼度(未凝結) 90 %
機械規格
重量 84 g
尺寸(長度) 53.3 mm
尺寸(寬度) 37.5 mm
尺寸(高度) 30.6 mm
固定孔 可插接到插腳間距為 2.54 mm 的母連接器中,另含有 M2.5 的螺栓連接
軟體
安裝程式 ESCON Setup
圖形使用者介面 ESCON Studio
操作系統 Windows 10, 8, 7, Windows XP SP3

說明

ESCON Module 50/8 HE 是一具體積精簡同時性能強大的四象限 PWM 伺服控制器模組, 用來有效控制功率不超過約 400 W 的有刷 DC 馬達和無刷 EC 馬達。 專為惡劣環境條件之下的應用所設計。
