規格
| 產品 |
| 重量 |
500 g |
| 感應器 |
| 數位增量編碼器(2通道,獨立) |
是 |
| 數位增量編碼器(2通道,相位差) |
是 |
| 數位增量編碼器(3通道,相位差) |
是 |
| 操作模式 |
| 速度控制器 (閉迴路) |
是 |
| 定位控制器 |
是 |
| 電氣規格 |
| 最小邏輯電源電壓 Vc |
18 V |
| 最大邏輯電源電壓 Vc |
30 V |
| 定位控制器採樣頻率 |
1 kHz |
| 輸入 |
| 編碼器信號 |
A, A\, B, B\, I, I\ |
| 編碼器最大輸入頻率 |
5 MHz |
| 數位輸入 |
16 |
| 數位輸入功能 |
free programmable |
| 類比輸入端 |
6 |
| 解析度，範圍，電路 |
10-bit, 0…+10V |
| 類比輸入功能 |
free programmable |
| 指撥開關 |
8 |
| DIP switch指撥開關功能 |
Node ID, CAN Bus Termination |
| 輸出 |
| 數位輸出 |
14 |
| 數位輸出功能 |
free programmable |
| 類比輸出端 |
3 |
| 解析度，範圍 |
12bit, -10…+10V, differenziell |
| 類比輸出功能 |
free programmable |
| 電壓輸出 |
| 編碼器供電電壓 |
+5V DC, max. 200mA |
| 感應器供應電壓 |
+5V DC, max. 200mA |
| 介面 |
| USB (Full Speed) |
yes |
| CAN |
是 |
| CANopen |
Master / Slave |
| CANopen application layer |
CiA 301 |
| EtherCAT |
Ethernet |
| 顯示器 |
| 狀態指示燈「就緒」(Ready) |
green and yellow LED |
| 狀態指示燈「錯誤」(Error) |
red LED |
| 通訊介面的狀態指示燈 |
yes |
| 防護功能 |
| 防護功能 |
free programmable |
| 機械規格 |
| 重量 |
500 g |
| 軟體 |
| 安裝程式 |
ApossIDE |
| 圖形使用者介面 |
ApossIDE |
| 操作系統 |
Windows 11,10, 7 |
| 電腦視窗的動態連結.DLL |
32-/64-bit |
| Linux Shared Object Library |
X86 32-/64-bit |
| CAN Interfaces |
USB CAN Adapter |
| 編程範例 |
ApossC_SDK, MS Visual C#, MS Visual C++ |
| 功能 |
| 類比設定值 |
是 |
| 具正弦/梯形軌跡的路徑生成器 |
是 |
| Position Control Feed Forward |
是 |
| Velocity Control Feed Forward |
是 |
| Position Marker |
是 |
| Quickstop |
是 |
| 使能夠 |
是 |
| Position Compare |
是 |
| 剎車控制 |
是 |
說明

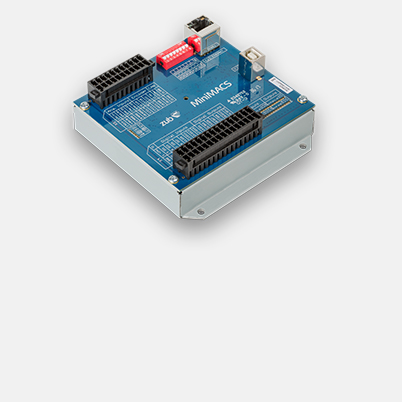

MiniMACS 是一款可自由設定程式的低價多軸運動控制器，不含功率放大器。該運動控制器可自主控制多達 3 個軸。配備一個 CAN、乙太網與 USB 介面，用於連接電腦、PLC 或視覺化系統。MiniMACS 提供多種不同的型式與外殼。
