規格
|
| 減速機款式 |
GSW |
| 外徑 |
20 mm |
| 減速比 |
100 : 1 |
| 最大轉矩（連續） |
1 Nm |
| 最大轉矩（瞬時） |
1.8 Nm |
| 最大輸入轉速（連續） |
2000 rpm |
| 最大輸入轉速（瞬時） |
10000 rpm |
| 最大效率 |
74 % |
| 慣量 |
0.8 gcm² |
| 機械 定位精度 |
2.4 arcmin |
| 機械 定位精度 |
0.3 arcmin |
| 磁滯損耗 |
3.0 arcmin |
| 扭轉剛度 C1 |
0.000002 10⁴ Nm/rad |
| 扭轉剛度 C2 |
0.0000027 10⁴ Nm/rad |
| 扭轉剛度 C3 |
0.000003 10⁴ Nm/rad |
| 轉矩 M1 |
0.1 Nm |
| 轉矩 M2 |
0.2 Nm |
| 無負載起動轉矩 |
2.1 mNm |
| 無負載反驅轉矩 |
0.3 Nm |
| 棘輪力矩 |
5 Nm |
| 折彎力矩 |
10 Nm |
| 輸出軸軸承 |
Wälzlager |
| 抗傾剛性 |
0.2 Nm/arcmin |
| 最大傾倒力矩 |
0.9 Nm |
| 動態負載定額 |
1456 N |
| 靜態負載定額 |
1060 N |
| 滾珠軸承中心到輸出端的距離 |
4 mm |
| 產品 |
| 重量 |
32 g |
說明

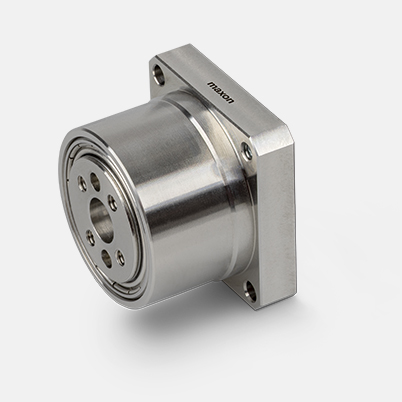

諧波齒輪(波發生器)非常適合用於高精度定位任務,例如機器人技術以及其他高要求的應用領域。其無背隙設計、高扭矩傳遞能力與高扭轉剛性,加上無與倫比的效率,使諧波齒輪成為安裝空間狹小場合的最佳選擇。
