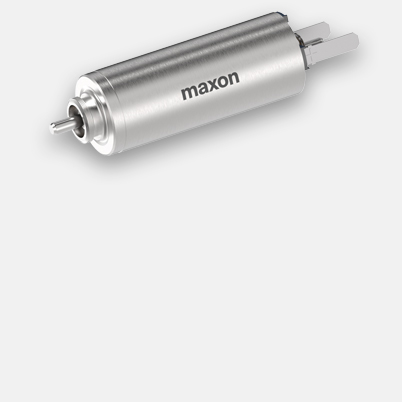

DCX 10 L Ø10 mm，稀有金屬電刷 CLL，球軸承
| 價格明細 | 數量 | 單價 |
|---|---|---|
| 價格不含 加值稅，外加運費 | 1-4 | CHF 122.10* |
| 5-19 | CHF 106.50* | |
| 20-49 | CHF 90.80* | |
| 最低 50 | 請另行洽詢 |
規格
技術插圖

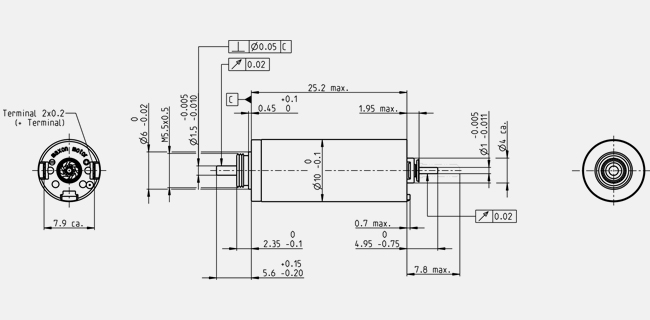

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 4.5 V |
| 空轉轉速 | 11900 rpm |
| 空載電流 | 34.3 mA |
| 額定轉速 | 7130 rpm |
| 額定扭力（最大連續扭力） | 2.18 mNm |
| 額定電流（最大連續電流） | 0.645 A |
| 堵轉扭力 | 5.45 mNm |
| 啟動電流 | 1.55 A |
| 最大效率 | 73 % |
| 特徵值 | |
| 終端電阻 | 2.9 Ω |
| 終端電感 | 0.0453 mH |
| 扭力常數 | 3.52 mNm/A |
| 轉速常數 | 2710 rpm/V |
| 速度/扭力 常數 | 2240 rpm/mNm |
| 機械時間常數 | 3.54 ms |
| 轉子慣量 | 0.151 gcm² |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 36.5 K/W |
| 線圈－馬達外殼熱阻 | 10.6 K/W |
| 線圈熱時間常數 | 4.33 s |
| 馬達熱時間常數 | 151 s |
| 環境溫度 | -40...+85 °C |
| 線圈最高允許溫度 | +100 °C |
| 機械數據 | |
| 軸承類型 | Waelzlager |
| 最高轉速 | 14300 rpm |
| 軸向容差 | 0 mm，徑向荷載為 < 0.5 N 時 |
| 0.1 mm，徑向荷載為 > 0.5 N 時 | |
| 徑向容差 | 0.015 mm |
| 最大軸向負載（動態） | 0.5 N |
| 最大軸向壓合力（靜態） | 8.8 N |
| （靜態，支撐軸） | 120 N |
| 最大徑向負載 | 1.5 N，5 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 1 |
| 換向片數量 | 7 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 11 g |
-
區域圖
| Continuous operation range | ||
| Short term operation range | ||
說明
maxon DCX馬達擁有無與倫比的功率密度（單位體積的轉矩）和絕對安靜平穩的運轉性能，在同類產品中出類拔萃。堅固的結構並配備獲得全球專利的無鐵心繞組，使DCX馬達這種高動能驅動系統幾乎能符合所有應用方案的需求。DCX 10 L型馬達為小型驅動系統，可搭配預力滾珠軸承或燒結軸承。並選配長效電容器（CLL）裝置使這顆配有貴重金屬電刷的直流馬達成為真正的耐用品。
