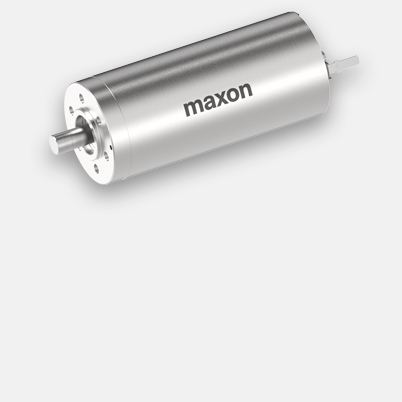

DCX 32 L Ø32 mm, 石墨電刷，球軸承
| 價格明細 | 數量 | 單價 |
|---|---|---|
| 價格不含 加值稅，外加運費 | 1-4 | CHF 300.40* |
| 5-19 | CHF 262.00* | |
| 20-49 | CHF 223.50* | |
| 最低 50 | 請另行洽詢 |
規格
技術插圖

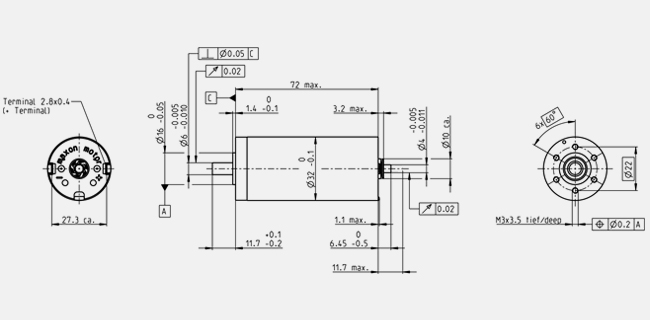

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 24 V |
| 空轉轉速 | 8270 rpm |
| 空載電流 | 164 mA |
| 額定轉速 | 7700 rpm |
| 額定扭力（最大連續扭力） | 112 mNm |
| 額定電流（最大連續電流） | 4.26 A |
| 堵轉扭力 | 1980 mNm |
| 啟動電流 | 72.5 A |
| 最大效率 | 89 % |
| 特徵值 | |
| 終端電阻 | 0.331 Ω |
| 終端電感 | 0.103 mH |
| 扭力常數 | 27.3 mNm/A |
| 轉速常數 | 350 rpm/V |
| 速度/扭力 常數 | 4.24 rpm/mNm |
| 機械時間常數 | 3.24 ms |
| 轉子慣量 | 72.8 gcm² |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 7.28 K/W |
| 線圈－馬達外殼熱阻 | 2.3 K/W |
| 線圈熱時間常數 | 42.2 s |
| 馬達熱時間常數 | 837 s |
| 環境溫度 | -40...+100 °C |
| 線圈最高允許溫度 | +155 °C |
| 機械數據 | |
| 軸承類型 | Waelzlager |
| 最高轉速 | 11300 rpm |
| 軸向容差 | 0 mm，徑向荷載為 < 7 N 時 |
| 0.1 mm，徑向荷載為 > 7 N 時 | |
| 徑向容差 | 0.02 mm |
| 最大軸向負載（動態） | 7 N |
| 最大軸向壓合力（靜態） | 22.6 N |
| （靜態，支撐軸） | 2510 N |
| 最大徑向負載 | 65.3 N，5 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 1 |
| 換向片數量 | 11 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 325 g |
-
區域圖
| Continuous operation range | ||
| Short term operation range | ||
說明
maxon DCX馬達擁有無與倫比的功率密度（單位體積的轉矩）和絕對安靜平穩的運轉性能，在同類產品中出類拔萃。堅固的結構並配備獲得全球專利的無鐵心繞組，使DCX馬達這種高動能驅動系統幾乎能符合所有應用方案的需求。DCX 32 L型功能強勁，配備有碳刷和預力滾珠軸承。其機械及電氣接口的配置與所有DCX馬達產品相同。
