| 價格明細 | 數量 | 單價 |
|---|---|---|
| 價格不含 加值稅，外加運費 | 1-4 | CHF 60.30 |
| 5-19 | CHF 55.00 | |
| 20-49 | CHF 50.40 | |
| 最低 50 | 請另行洽詢 |
NRND (Not Recommended for New Designs)（不推薦用於新設計）： 此產品仍繼續供應，但不適用於新項目。我們的銷售人員很樂意為您提供有關替代方案的資訊。
規格
技術插圖

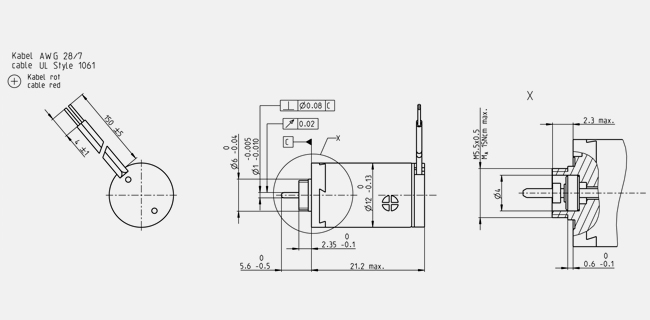

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 15 V |
| 空轉轉速 | 13800 rpm |
| 空載電流 | 4.2 mA |
| 額定轉速 | 5030 rpm |
| 額定扭力（最大連續扭力） | 0.804 mNm |
| 額定電流（最大連續電流） | 0.0836 A |
| 堵轉扭力 | 1.29 mNm |
| 啟動電流 | 0.129 A |
| 最大效率 | 68 % |
| 特徵值 | |
| 終端電阻 | 116 Ω |
| 終端電感 | 2.13 mH |
| 扭力常數 | 10 mNm/A |
| 轉速常數 | 952 rpm/V |
| 速度/扭力 常數 | 11000 rpm/mNm |
| 機械時間常數 | 21.1 ms |
| 轉子慣量 | 0.183 gcm² |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 44.5 K/W |
| 線圈－馬達外殼熱阻 | 15 K/W |
| 線圈熱時間常數 | 3.64 s |
| 馬達熱時間常數 | 245 s |
| 環境溫度 | -30...+65 °C |
| 線圈最高允許溫度 | +85 °C |
| 機械數據 | |
| 軸承類型 | 燒結軸承 |
| 最高轉速 | 19000 rpm |
| 軸向容差 | 0.05 - 0.15 mm |
| 徑向容差 | 0.012 mm |
| 最大軸向負載（動態） | 0.15 N |
| 最大軸向壓合力（靜態） | 15 N |
| （靜態，支撐軸） | 70 N |
| 最大徑向負載 | 0.4 N，4 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 1 |
| 換向片數量 | 7 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 11 g |
-
區域圖
| Continuous operation range | ||
| Short term operation range | ||
