規格

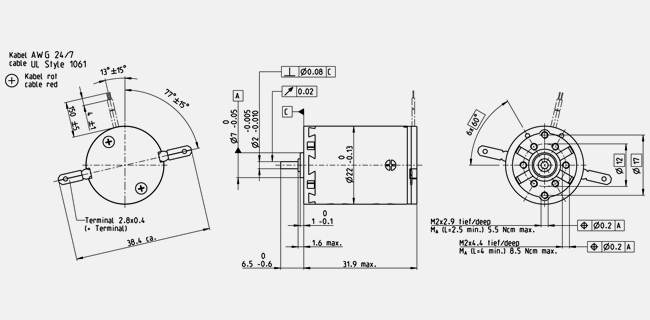

說明: Drawings are not in scale.
| 額定電壓值 |
| 額定電壓 |
9 V |
| 空轉轉速 |
9970 rpm |
| 空載電流 |
20.8 mA |
| 額定轉速 |
7300 rpm |
| 額定扭力（最大連續扭力） |
6.22 mNm |
| 額定電流（最大連續電流） |
0.745 A |
| 堵轉扭力 |
22.9 mNm |
| 啟動電流 |
2.68 A |
| 最大效率 |
84 % |
| 特徵值 |
| 終端電阻 |
3.2 Ω |
| 終端電感 |
0.222 mH |
| 扭力常數 |
8.55 mNm/A |
| 轉速常數 |
1120 rpm/V |
| 速度/扭力 常數 |
438 rpm/mNm |
| 機械時間常數 |
19.8 ms |
| 轉子慣量 |
4.32 gcm² |
| 熱數據 |
| 馬達外殼－環境熱阻 |
20 K/W |
| 線圈－馬達外殼熱阻 |
6 K/W |
| 線圈熱時間常數 |
10.1 s |
| 馬達熱時間常數 |
313 s |
| 環境溫度 |
-30...+65 °C |
| 線圈最高允許溫度 |
+85 °C |
| 機械數據 |
| 軸承類型 |
燒結軸承 |
| 最高轉速 |
16000 rpm |
| 軸向容差 |
0.07 - 0.15 mm |
| 徑向容差 |
0.012 mm |
| 最大軸向負載（動態） |
1 N |
| 最大軸向壓合力（靜態） |
80 N |
| （靜態，支撐軸） |
0 N |
| 最大徑向負載 |
2.8 N，5 mm 距離法蘭 |
| 其他技術明細 |
| 極對數 |
1 |
| 換向片數量 |
9 |
| 消毒週期數 |
0 |
| 產品 |
| 重量 |
54 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
說明

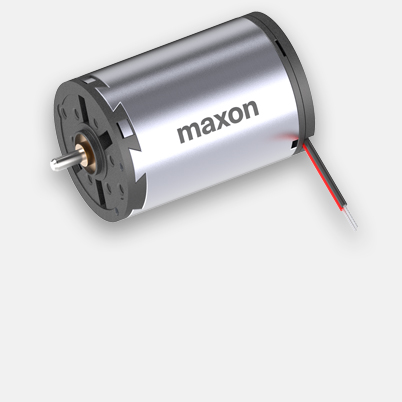

maxon A-max 馬達為全新直流產品系列，搭配高功率鋁鎳鈷合金永久磁鐵，品質絕佳。馬達的「心臟」為受過無數次測驗的無鐵芯 maxon 繞組。 這項最新技術帶給傳動裝置的優勢是精簡的外型、高功率和低慣性。
