規格
技術插圖

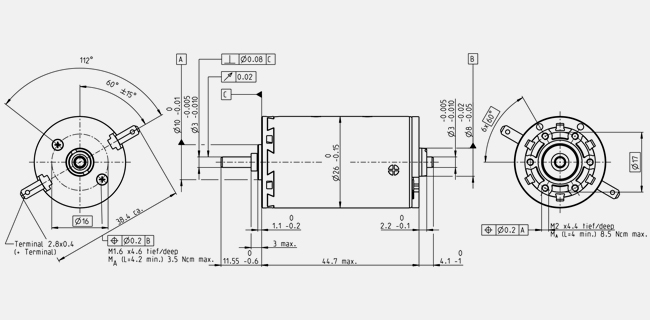

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 24 V |
| 空轉轉速 | 4370 rpm |
| 空載電流 | 10.8 mA |
| 額定轉速 | 3450 rpm |
| 額定扭力（最大連續扭力） | 28.9 mNm |
| 額定電流（最大連續電流） | 0.562 A |
| 堵轉扭力 | 138 mNm |
| 啟動電流 | 2.64 A |
| 最大效率 | 88 % |
| 特徵值 | |
| 終端電阻 | 9.08 Ω |
| 終端電感 | 1.16 mH |
| 扭力常數 | 52.2 mNm/A |
| 轉速常數 | 183 rpm/V |
| 速度/扭力 常數 | 31.8 rpm/mNm |
| 機械時間常數 | 5.06 ms |
| 轉子慣量 | 15.2 gcm² |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 13.2 K/W |
| 線圈－馬達外殼熱阻 | 3.2 K/W |
| 線圈熱時間常數 | 18.1 s |
| 馬達熱時間常數 | 350 s |
| 環境溫度 | -30...+65 °C |
| 線圈最高允許溫度 | +85 °C |
| 機械數據 | |
| 軸承類型 | Waelzlager |
| 最高轉速 | 6700 rpm |
| 軸向容差 | 0.1 - 0.2 mm |
| 徑向容差 | 0.025 mm |
| 最大軸向負載（動態） | 5 N |
| 最大軸向壓合力（靜態） | 75 N |
| （靜態，支撐軸） | 1200 N |
| 最大徑向負載 | 20 N，5 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 1 |
| 換向片數量 | 13 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 120 g |
-
區域圖
| Continuous operation range | ||
| Short term operation range | ||
說明

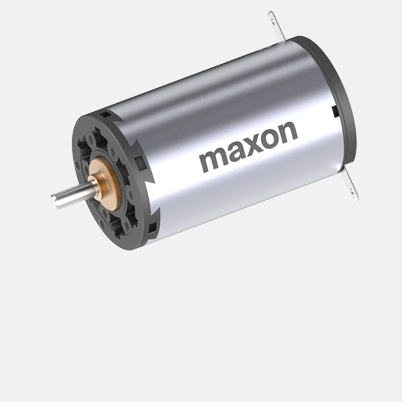

maxon DC-max 馬達以最小體積發揮最大功率，擁有卓越的性價比。小型驅動器 DC-max 26 S 配備強勁的 RE 磁鐵、最新的線圈科技、節省成本的設計，且以自動化生產製成。
