| 價格明細 | 數量 | 單價 |
|---|---|---|
| 價格不含 加值稅，外加運費 | 1-4 | CHF 255.90 |
| 5-19 | CHF 225.80 | |
| 20-49 | CHF 190.50 | |
| 最低 50 | 請另行洽詢 |
NRND (Not Recommended for New Designs)（不推薦用於新設計）： 此產品仍繼續供應，但不適用於新項目。我們的銷售人員很樂意為您提供有關替代方案的資訊。
規格
技術插圖

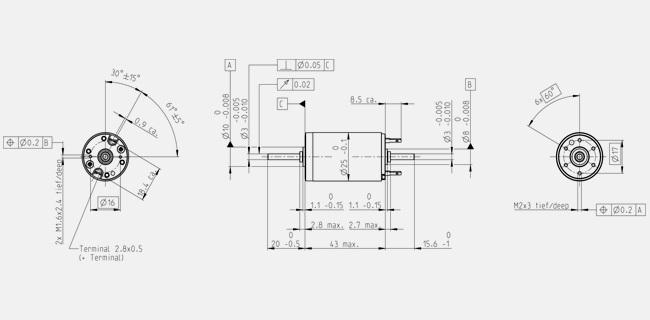

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 48 V |
| 空轉轉速 | 9540 rpm |
| 空載電流 | 16.4 mA |
| 額定轉速 | 8360 rpm |
| 額定扭力（最大連續扭力） | 31.7 mNm |
| 額定電流（最大連續電流） | 0.68 A |
| 堵轉扭力 | 270 mNm |
| 啟動電流 | 5.67 A |
| 最大效率 | 89 % |
| 特徵值 | |
| 終端電阻 | 8.47 Ω |
| 終端電感 | 0.979 mH |
| 扭力常數 | 47.7 mNm/A |
| 轉速常數 | 200 rpm/V |
| 速度/扭力 常數 | 35.6 rpm/mNm |
| 機械時間常數 | 5.13 ms |
| 轉子慣量 | 13.8 gcm² |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 14.4 K/W |
| 線圈－馬達外殼熱阻 | 5.08 K/W |
| 線圈熱時間常數 | 27.7 s |
| 馬達熱時間常數 | 543 s |
| 環境溫度 | -30...+100 °C |
| 線圈最高允許溫度 | +155 °C |
| 機械數據 | |
| 軸承類型 | Waelzlager |
| 最高轉速 | 14000 rpm |
| 軸向容差 | 0.05 mm，徑向荷載為 < 0 N 時 |
| 0.15 mm，徑向荷載為 > 0 N 時 | |
| 徑向容差 | 0.025 mm |
| 最大軸向負載（動態） | 20 N |
| 最大軸向壓合力（靜態） | 60 N |
| （靜態，支撐軸） | 1000 N |
| 最大徑向負載 | 35 N，5 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 1 |
| 換向片數量 | 11 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 115 g |
-
區域圖
| Continuous operation range | ||
| Short term operation range | ||
