| 價格明細 | 數量 | 單價 |
|---|---|---|
| 價格不含 加值稅，外加運費 | 1-4 | CHF 106.60 |
| 5-19 | CHF 97.10 | |
| 20-49 | CHF 88.80 | |
| 最低 50 | 請另行洽詢 |
NRND (Not Recommended for New Designs)（不推薦用於新設計）： 此產品仍繼續供應，但不適用於新項目。我們的銷售人員很樂意為您提供有關替代方案的資訊。
規格
技術插圖

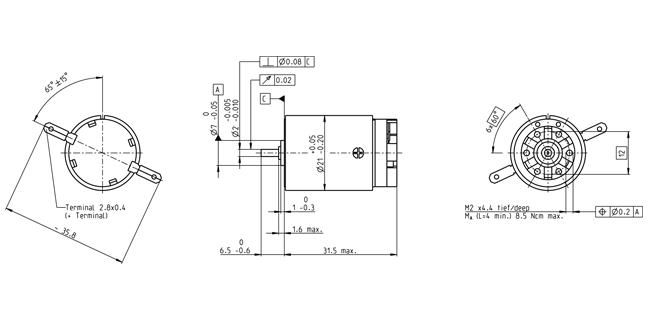

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 4 V |
| 空轉轉速 | 11200 rpm |
| 空載電流 | 150 mA |
| 額定轉速 | 10700 rpm |
| 額定扭力（最大連續扭力） | 1.91 mNm |
| 額定電流（最大連續電流） | 0.72 A |
| 堵轉扭力 | 45.4 mNm |
| 啟動電流 | 13.6 A |
| 最大效率 | 79 % |
| 特徵值 | |
| 終端電阻 | 0.295 Ω |
| 終端電感 | 0.013 mH |
| 扭力常數 | 3.35 mNm/A |
| 轉速常數 | 2850 rpm/V |
| 速度/扭力 常數 | 252 rpm/mNm |
| 機械時間常數 | 6.77 ms |
| 轉子慣量 | 2.57 gcm² |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 28 K/W |
| 線圈－馬達外殼熱阻 | 8 K/W |
| 線圈熱時間常數 | 10.5 s |
| 馬達熱時間常數 | 501 s |
| 環境溫度 | -30...+85 °C |
| 線圈最高允許溫度 | +125 °C |
| 機械數據 | |
| 軸承類型 | 燒結軸承 |
| 最高轉速 | 12000 rpm |
| 軸向容差 | 0.05 - 0.15 mm |
| 徑向容差 | 0.012 mm |
| 最大軸向負載（動態） | 1 N |
| 最大軸向壓合力（靜態） | 80 N |
| （靜態，支撐軸） | 0 N |
| 最大徑向負載 | 2.7 N，5 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 1 |
| 換向片數量 | 9 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 42 g |
-
區域圖
| Continuous operation range | ||
| Short term operation range | ||
說明
- 高功率、低成本- 透過熟練的製程且加以監控，達到優秀持久的品質
- 通用件平台 – 與 A-max 相容
- 自動化的製作過程
- 開放的客製化修改
