規格
| 額定電壓值 |
| 額定電壓 |
24 V |
| 空轉轉速 |
9180 rpm |
| 空載電流 |
112 mA |
| 額定轉速 |
7760 rpm |
| 額定扭力（最大連續扭力） |
36.1 mNm |
| 額定電流（最大連續電流） |
1.49 A |
| 堵轉扭力 |
296 mNm |
| 啟動電流 |
14.1 A |
| 最大效率 |
83 % |
| 特徵值 |
| 終端電阻 |
1.71 Ω |
| 終端電感 |
1.12 mH |
| 扭力常數 |
24.6 mNm/A |
| 轉速常數 |
387 rpm/V |
| 速度/扭力 常數 |
26.8 rpm/mNm |
| 機械時間常數 |
2.05 ms |
| 轉子慣量 |
7.3 gcm² |
| 熱數據 |
| 馬達外殼－環境熱阻 |
11.1 K/W |
| 線圈－馬達外殼熱阻 |
3.75 K/W |
| 線圈熱時間常數 |
30.1 s |
| 馬達熱時間常數 |
849 s |
| 環境溫度 |
-40...+100 °C |
| 線圈最高允許溫度 |
+125 °C |
| 機械數據 |
| 軸承類型 |
球軸承 |
| 最高轉速 |
15000 rpm |
| 軸向容差 |
0 mm，徑向荷載為 < 9 N 時 |
|
0.14 mm，徑向荷載為 > 9 N 時 |
| 最大軸向負載（動態） |
5 N |
| 最大軸向壓合力（靜態） |
98 N |
| （靜態，支撐軸） |
2000 N |
| 最大徑向負載 |
25 N，5 mm 距離法蘭 |
| 其他技術明細 |
| 極對數 |
2 |
| 相數 |
3 |
| 消毒週期數 |
0 |
| 產品 |
| 重量 |
153 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
說明

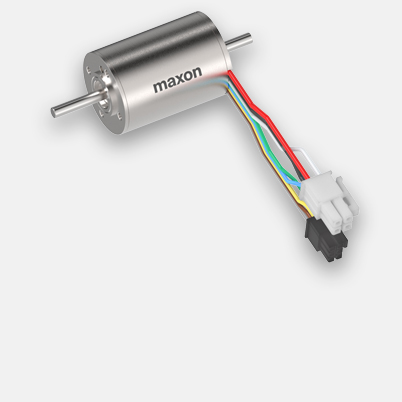

由於磁路最佳化，帶有鐵芯線圈的無刷 EC-i 馬達具有非常高的轉矩密度，而且只會產生微小的頓轉轉矩。多極的內部轉子提供了最高的動力。具有鋼製法蘭和堅固的外殼結構，確保了全方位的使用。請立即線上訂購你的 EC-i 驅動器。
