此產品即將停產。我們非常樂意為您提供有關最後訂購時間或購買替代方案的資訊。
規格
技術插圖

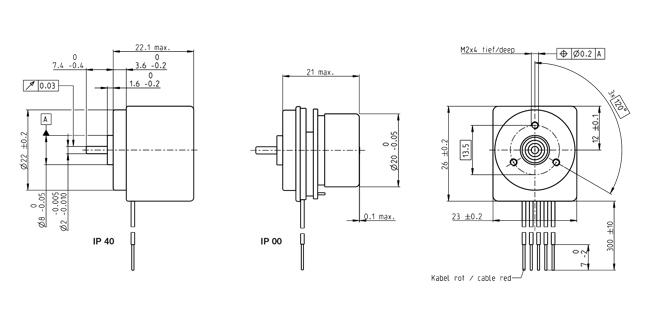

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 24 V |
| 空轉轉速 | 3000 rpm |
| 空載電流 | 18.1 mA |
| 額定轉速 | 3000 rpm |
| 額定扭力（最大連續扭力） | 7.45 mNm |
| 額定電流（最大連續電流） | 0.192 A |
| 堵轉扭力 | 13.2 mNm |
| 啟動電流 | 0.73 A |
| 最大效率 | 54 % |
| 特徵值 | |
| 操作模式 | 轉速 |
| 終端電阻 | 6.63 Ω |
| 終端電感 | 2.62 mH |
| 扭力常數 | 18.1 mNm/A |
| 轉速常數 | 527 rpm/V |
| 速度/扭力 常數 | 193 rpm/mNm |
| 機械時間常數 | 10.3 ms |
| 轉子慣量 | 5.1 gcm² |
| 轉速設定值輸入 | =Vcc |
| 轉速比例設定值輸入 | 125 rpm/V |
| 轉速範圍 | 1250..3500 |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 13 K/W |
| 線圈－馬達外殼熱阻 | 5.32 K/W |
| 線圈熱時間常數 | 1.63 s |
| 馬達熱時間常數 | 21.6 s |
| 環境溫度 | -40...+85 °C |
| 線圈最高允許溫度 | +125 °C |
| 機械數據 | |
| 軸承類型 | 球軸承 |
| 最高轉速 | 3500 rpm |
| 軸向容差 | 0 mm，徑向荷載為 < 2 N 時 |
| 0.14 mm，徑向荷載為 > 2 N 時 | |
| 最大軸向負載（動態） | 1.8 N |
| 最大軸向壓合力（靜態） | 26 N |
| （靜態，支撐軸） | 200 N |
| 最大徑向負載 | 12 N，5 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 4 |
| 相數 | 3 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 37 g |
