規格
| 額定電壓值 |
| 額定電壓 |
48 V |
| 空轉轉速 |
4020 rpm |
| 空載電流 |
221 mA |
| 額定轉速 |
3460 rpm |
| 額定扭力（最大連續扭力） |
301 mNm |
| 額定電流（最大連續電流） |
2.63 A |
| 堵轉扭力 |
2650 mNm |
| 啟動電流 |
43.9 A |
| 最大效率 |
86 % |
| 特徵值 |
| 終端電阻 |
1.09 Ω |
| 終端電感 |
1.28 mH |
| 扭力常數 |
113 mNm/A |
| 轉速常數 |
84.8 rpm/V |
| 速度/扭力 常數 |
0.823 rpm/mNm |
| 機械時間常數 |
7.2 ms |
| 轉子慣量 |
835 gcm² |
| 熱數據 |
| 馬達外殼－環境熱阻 |
2.59 K/W |
| 線圈－馬達外殼熱阻 |
3.8 K/W |
| 線圈熱時間常數 |
49.7 s |
| 馬達熱時間常數 |
93.4 s |
| 環境溫度 |
-40...+100 °C |
| 線圈最高允許溫度 |
+125 °C |
| 機械數據 |
| 軸承類型 |
球軸承 |
| 最高轉速 |
6000 rpm |
| 軸向容差 |
0 mm，徑向荷載為 < 12 N 時 |
|
0.14 mm，徑向荷載為 > 12 N 時 |
| 最大軸向負載（動態） |
12 N |
| 最大軸向壓合力（靜態） |
170 N |
| （靜態，支撐軸） |
8000 N |
| 最大徑向負載 |
112 N，5 mm 距離法蘭 |
| 其他技術明細 |
| 極對數 |
7 |
| 相數 |
3 |
| 消毒週期數 |
0 |
| 產品 |
| 重量 |
355 g |
說明

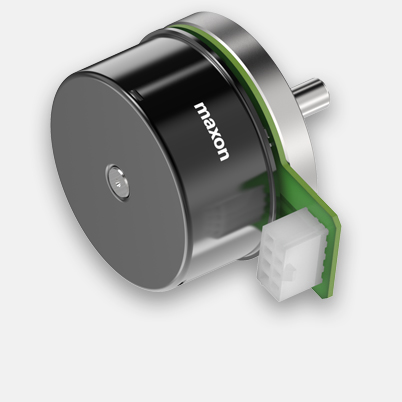

無刷 EC 盤式馬達構造扁平，是許多驅動應用的理想選擇。 經過精心設計的簡易構造能以自動化方式生產，有助於大幅降低成本。
