規格
技術插圖

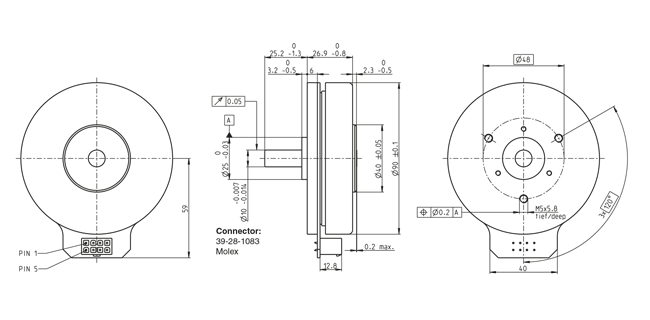

- 尺寸圖
說明: Drawings are not in scale.
| 額定電壓值 | |
| 額定電壓 | 36 V |
| 空轉轉速 | 3120 rpm |
| 空載電流 | 345 mA |
| 額定轉速 | 2510 rpm |
| 額定扭力（最大連續扭力） | 560 mNm |
| 額定電流（最大連續電流） | 4.76 A |
| 堵轉扭力 | 7480 mNm |
| 啟動電流 | 69 A |
| 最大效率 | 86 % |
| 特徵值 | |
| 終端電阻 | 0.522 Ω |
| 終端電感 | 0.625 mH |
| 扭力常數 | 109 mNm/A |
| 轉速常數 | 88 rpm/V |
| 速度/扭力 常數 | 0.423 rpm/mNm |
| 機械時間常數 | 13.6 ms |
| 轉子慣量 | 3060 gcm² |
| 熱數據 | |
| 馬達外殼－環境熱阻 | 1.6 K/W |
| 線圈－馬達外殼熱阻 | 2.69 K/W |
| 線圈熱時間常數 | 52.3 s |
| 馬達熱時間常數 | 237 s |
| 環境溫度 | -40...+100 °C |
| 線圈最高允許溫度 | +125 °C |
| 機械數據 | |
| 軸承類型 | 球軸承 |
| 最高轉速 | 5000 rpm |
| 軸向容差 | {0} {1}，徑向荷載為 {2} {3} {4} 時 |
| 0.14 mm，徑向荷載為 > 15 N 時 | |
| 最大軸向負載（動態） | 12 N |
| 最大軸向壓合力（靜態） | 183 N |
| （靜態，支撐軸） | 8000 N |
| 最大徑向負載 | 68 N，5 mm 距離法蘭 |
| 其他技術明細 | |
| 極對數 | 12 |
| 相數 | 3 |
| 消毒週期數 | 0 |
| 產品 | |
| 重量 | 600 g |
